Dây cáp điện
CVV/DSTA-3×95+1×50 mm² – 0.6/1kV Cadivi: Thông số kỹ thuật và ứng dụng
✅
Giới thiệu về dây cáp điện CVV/DSTA Cadivi 🔌
Trong lĩnh vực điện công nghiệp và dân dụng, dây cáp điện
CVV/DSTA-3×95+1×50 mm² – 0.6/1kV Cadivi là một trong những sản phẩm được sử
dụng phổ biến cho các hệ thống phân phối điện yêu cầu độ an toàn và bảo vệ cơ
học cao. Bài viết này sẽ cung cấp thông tin chi tiết về thông số kỹ thuật,
ứng dụng và lợi ích của loại dây cáp này.
Thông số kỹ thuật của dây cáp CVV/DSTA-3×95+1×50 mm² 📊
Dây cáp điện CVV/DSTA-3×95+1×50 mm² là dây cáp điện hạ thế với các thông số
cơ bản sau:
Điện áp định mức: 0.6/1kV
Cấu tạo: 3 lõi pha (mỗi lõi 95 mm²) + 1 lõi trung tính (50 mm²)
Vật liệu dẫn điện: Đồng (nhiều sợi)
Vật liệu cách điện: PVC (Polyvinyl Chloride)
Lớp bảo vệ: Băng thép (DSTA – Double Steel Tape Armored)
Nhiệt độ làm việc:
Dài hạn: lên đến 70°C
Ngắn mạch: lên đến 160°C (tối đa 5 giây)
Tiêu chuẩn áp dụng: JIS C3401-92, TCVN 5935-1995, IEC 502

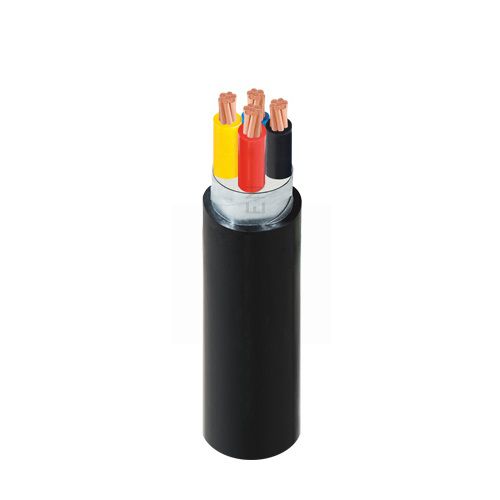

Cấu tạo chi tiết của dây cáp CVV/DSTA 🛠️
Dây cáp CVV/DSTA-3×95+1×50 mm² được cấu tạo từ các lớp sau (từ trong ra
ngoài):
Lõi dẫn đồng: 3 lõi pha (95 mm²) và 1 lõi trung tính (50 mm²), làm từ đồng
nhiều sợi xoắn lại với nhau, giúp tăng độ dẻo dai và khả năng dẫn điện.
Lớp cách điện PVC: Bao quanh mỗi lõi dẫn, bảo vệ và cách điện, ngăn ngừa rò
rỉ điện.
Lớp đệm: Được làm từ vật liệu PVC mềm, bao quanh các lõi đã được cách
điện.
Lớp băng thép (DSTA): Hai lớp băng thép mạ kẽm xếp chồng lên nhau, tạo
thành lớp bảo vệ cơ học, chống va đập và ngăn ngừa hư hại từ bên ngoài.
Vỏ ngoài PVC: Lớp vỏ bảo vệ ngoài cùng, chống lại các tác động của môi
trường như ẩm ướt, hóa chất, và các điều kiện khắc nghiệt khác.
Ứng dụng của dây cáp CVV/DSTA-3×95+1×50 mm² 🏭
Dây cáp CVV/DSTA-3×95+1×50 mm² được sử dụng rộng rãi trong nhiều lĩnh
vực:
Hệ thống phân phối điện trong nhà máy: Phù hợp cho việc cấp nguồn cho các
thiết bị công nghiệp có công suất lớn.
Công trình xây dựng dân dụng và công nghiệp: Dùng trong hệ thống điện của
các tòa nhà cao tầng, trung tâm thương mại.
Lắp đặt ngầm: Nhờ lớp bảo vệ băng thép, dây cáp này phù hợp cho việc lắp
đặt ngầm dưới đất.
Môi trường khắc nghiệt: Sử dụng trong các khu vực có nguy cơ va đập cơ học
cao hoặc có sự xâm nhập của chuột, côn trùng.
Hệ thống nguồn dự phòng: Cấp nguồn cho các thiết bị quan trọng yêu cầu độ
an toàn cao.
So sánh dây cáp CVV/DSTA với các loại dây cáp khác 📈
Loại dây cápLớp bảo vệKhả năng chịu tác động cơ họcLắp đặt ngầmChi
phíCVV/DSTABăng thép 2 lớpRất caoPhù hợpCaoCVVKhôngThấpKhông phù
hợpThấpCXVKhôngTrung bìnhKhông phù hợpTrung bìnhCV/DSTABăng thép 2 lớpRất
caoPhù hợpCao
Lợi ích khi sử dụng dây cáp CVV/DSTA Cadivi 🌟
Độ an toàn cao: Lớp băng thép bảo vệ giúp ngăn ngừa hư hại cơ học và tăng
tuổi thọ cho dây cáp.
Khả năng chống cháy: Cách điện PVC có khả năng chống cháy lan tốt, đảm bảo
an toàn trong trường hợp xảy ra sự cố.
Độ tin cậy: Sản xuất theo tiêu chuẩn quốc tế và trong nước, đảm bảo chất
lượng ổn định.
Khả năng chịu điều kiện môi trường: Có thể hoạt động trong nhiều điều kiện
khác nhau như ẩm ướt, có hóa chất, nhiệt độ thay đổi.
Tuổi thọ cao: Được thiết kế để sử dụng lâu dài, giảm chi phí thay thế và
bảo trì.
Hướng dẫn lựa chọn dây cáp điện phù hợp 🤔
Khi lựa chọn dây cáp điện CVV/DSTA, bạn cần xem xét các yếu tố sau:
1. Công suất thiết bị
Đối với dây cáp CVV/DSTA-3×95+1×50 mm², tiết diện lớn 95mm² cho phép chịu
tải cao, phù hợp cho các thiết bị công suất lớn. Theo tính toán, dây cáp này
có thể chịu dòng điện liên tục khoảng 200-250A trong điều kiện lắp đặt tiêu
chuẩn.
2. Môi trường lắp đặt
Lắp đặt ngầm: Dây cáp CVV/DSTA rất phù hợp nhờ lớp bảo vệ băng thép.
Môi trường ẩm ướt: Lớp vỏ PVC bên ngoài có khả năng chống ẩm tốt.
Khu vực có nguy cơ va đập: Lớp băng thép bảo vệ khỏi các tác động cơ
học.
3. Độ dài đường dây
Với tiết diện lớn 95mm², dây cáp này giảm thiểu tổn thất điện áp trên đường
dây dài, phù hợp cho việc cấp nguồn các khu vực rộng lớn như nhà máy, khu
công nghiệp.
4. Yêu cầu an toàn
Nếu hệ thống có yêu cầu an toàn cao, chống cháy lan, dây cáp CVV/DSTA là
lựa chọn tốt nhờ khả năng chống cháy của vật liệu PVC và lớp bảo vệ cơ học từ
băng thép.
Câu hỏi thường gặp về dây cáp CVV/DSTA ❓
1. Sự khác biệt giữa CVV/DSTA và CV/DSTA là gì?
CVV/DSTA có lõi dẫn dạng nhiều sợi (xoắn) trong khi CV/DSTA có lõi dẫn dạng
đơn sợi. Dây CVV có độ mềm dẻo cao hơn, phù hợp cho việc lắp đặt trong không
gian phức tạp.
2. Dây cáp CVV/DSTA-3×95+1×50 mm² có thể chịu dòng điện tối đa bao
nhiêu?
Trong điều kiện tiêu chuẩn, dây cáp CVV/DSTA-3×95+1×50 mm² có thể chịu dòng
điện liên tục khoảng 200-250A, tùy thuộc vào phương pháp lắp đặt và nhiệt độ
môi trường.
3. Tuổi thọ trung bình của dây cáp CVV/DSTA Cadivi là bao lâu?
Với điều kiện lắp đặt và sử dụng đúng kỹ thuật, dây cáp CVV/DSTA Cadivi có
tuổi thọ trung bình từ 20-30 năm.
4. Có thể lắp đặt dây cáp CVV/DSTA trực tiếp dưới đất không?
Có, với lớp bảo vệ băng thép (DSTA), dây cáp này có thể lắp đặt trực tiếp
dưới đất. Tuy nhiên, nên đặt trong ống bảo vệ để tăng tuổi thọ và dễ dàng
thay thế khi cần.
5. Nên sử dụng dây cáp CVV/DSTA cho hệ thống điện nào?
Nên sử dụng cho các hệ thống đòi hỏi độ an toàn cao, chịu tải lớn và có
nguy cơ bị tác động cơ học như hệ thống điện công nghiệp, tòa nhà lớn, khu
công nghiệp.
Hướng dẫn lắp đặt dây cáp CVV/DSTA đúng kỹ thuật 🔧
Bước 1: Chuẩn bị
Kiểm tra dây cáp không bị hư hỏng trước khi lắp đặt
Chuẩn bị đầy đủ dụng cụ: kìm cắt cáp, kìm tuốt dây, thiết bị đo điện
Đảm bảo ngắt nguồn điện trước khi làm việc
Bước 2: Lắp đặt
Khi uốn cong dây cáp, bán kính uốn không nhỏ hơn 15 lần đường kính ngoài
của cáp
Với dây cáp CVV/DSTA-3×95+1×50 mm², cần sử dụng phương pháp kéo cáp phù
hợp, tránh tác động lực quá mạnh
Bước 3: Đấu nối
Tuốt bỏ lớp vỏ và băng thép cẩn thận, tránh làm hỏng lớp cách điện bên
trong
Sử dụng đầu cốt phù hợp với tiết diện 95mm² và 50mm²
Đảm bảo đấu nối chắc chắn, tránh lỏng lẻo gây phát nhiệt
Bước 4: Kiểm tra
Đo điện trở cách điện trước khi đóng điện
Kiểm tra độ kín của các đầu nối để tránh nguy cơ chập điện
Kết luận 🎯
Dây cáp điện CVV/DSTA-3×95+1×50 mm² – 0.6/1kV Cadivi là sản phẩm chất lượng
cao, phù hợp cho các hệ thống điện công nghiệp yêu cầu độ an toàn và độ tin
cậy cao. Với thiết kế đặc biệt bao gồm lớp bảo vệ băng thép kép, dây cáp này
đáp ứng tốt nhu cầu lắp đặt trong các môi trường khắc nghiệt, ngầm dưới đất
hoặc khu vực có nguy cơ tác động cơ học cao.
Việc lựa chọn đúng loại dây cáp điện không chỉ đảm bảo an toàn cho người sử
dụng mà còn tối ưu hóa hiệu suất và tuổi thọ của toàn bộ hệ thống điện.
