Dây cáp điện
CXV/DSTA-2×70 mm² – 0.6/1kV Cadivi: Tiêu chuẩn và ứng dụng trong hệ thống
điện ngầm 🔌

Bạn đang tìm kiếm thông tin chi tiết về dây cáp điện
CXV/DSTA-2×70 mm²? Trong bài viết này, chúng tôi sẽ phân tích
đầy đủ về sản phẩm cáp điện ngầm Cadivi này – từ
cấu tạo, thông số kỹ thuật đến ứng dụng thực tế. Bất kể bạn là chuyên gia
điện, kỹ sư dự án hay chủ đầu tư, bài viết này sẽ cung cấp mọi thông tin bạn
cần để hiểu rõ và lựa chọn đúng loại cáp cho công trình của mình.
💡

Giới thiệu về dây cáp điện CXV/DSTA-2×70 mm² Cadivi
📋

Dây cáp điện CXV/DSTA-2×70 mm² –
0.6/1kV là một trong những sản phẩm cao cấp của
Cadivi – nhà sản xuất thiết bị điện hàng đầu
Việt Nam. Đây là loại cáp ngầm hạ thế, được thiết kế đặc biệt cho việc lắp
đặt cố định trong hệ thống truyền tải điện với điện áp định mức 0.6/1
kV.

Sản phẩm này đáp ứng đầy đủ các tiêu chuẩn quốc gia và quốc tế như
TCVN 6612/ IEC 60228 và TCVN 5935-1, đảm bảo độ an toàn và hiệu suất cao
trong nhiều điều kiện vận hành khác nhau. 👍

“Cáp điện CXV/DSTA-2×70 mm² Cadivi là giải pháp lý tưởng cho
các hệ thống truyền tải điện ngầm yêu cầu độ bền cơ học cao và khả năng chống
nhiễu tốt.”

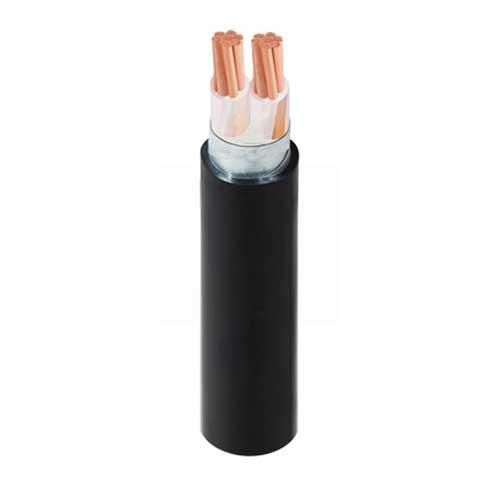

Cấu tạo chi tiết của dây cáp CXV/DSTA-2×70 mm²
🔧

Để hiểu rõ hơn về chất lượng và ứng dụng của dây cáp
CXV/DSTA-2×70 mm², hãy cùng phân tích cấu tạo chi tiết của
nó:


1. Ruột dẫn
   đồng: Cáp có hai ruột dẫn đồng, mỗi ruột có tiết diện 70 mm².
   Ruột dẫn được thiết kế dạng bện tròn nén, tăng cường khả năng dẫn điện và độ
   bền cơ học.



2. Lớp cách
   điện XLPE: Sử dụng vật liệu polyethylene liên kết chéo (XLPE)
   có độ dày 1.1 mm, đảm bảo khả năng cách điện tuyệt vời và chịu được nhiệt độ
   cao.



3. Lớp
   đệm: Làm từ PP quấn với PET hoặc PVC, giúp bảo vệ cáp khỏi tác
   động cơ học.



4. Vỏ
   trong: Được đùn hoặc quấn từ vật liệu PVC, tạo lớp bảo vệ bên
   trong.



5. Lớp giáp
   bảo vệ: Sử dụng giáp băng thép kép (DSTA) với độ dày 0.2 mm,
   cung cấp khả năng bảo vệ cơ học vượt trội.



6. Vỏ
   ngoài: Làm từ vật liệu PVC với độ dày khoảng 1.9 mm, bảo vệ
   cáp khỏi các tác động môi trường và cơ học.

Thông số kỹ thuật của cáp CXV/DSTA-2×70 mm²
📊

Dưới đây là các thông số kỹ thuật chi tiết của cáp
điện CXV/DSTA-2×70 mm² Cadivi:

































































































Thông số	Giá trị
Điện áp định mức	0.6/1 kV
Điện áp thử nghiệm	3.5 kV trong 5 phút
Nhiệt độ làm việc lâu dài của ruột dẫn	90°C
Nhiệt độ ngắn mạch tối đa (đến 5 giây)	250°C
Đường kính ruột dẫn xấp xỉ	9.7 mm
Điện trở DC tối đa ở 20°C	0.268 Ω/km
Độ dày cách điện	1.1 mm
Độ dày giáp	0.2 mm
Độ dày vỏ ngoài	xấp xỉ 1.9 mm
Đường kính cáp tổng thể	xấp xỉ 30.2 mm
Trọng lượng cáp xấp xỉ	1952 kg/km

Ứng dụng của dây cáp điện CXV/DSTA-2×70 mm²
🏭

Cáp ngầm CXV/DSTA-2×70 mm² được sử
dụng rộng rãi trong nhiều lĩnh vực khác nhau, đặc biệt là:


• Hệ thống truyền tải và
  phân phối điện ngầm



• Cung cấp điện cho trường
  học, tòa nhà công cộng



• Hệ thống điện cho chung
  cư, căn hộ cao cấp



• Cấp nguồn cho nhà máy, xí
  nghiệp công nghiệp



• Các dự án cơ sở hạ tầng
  yêu cầu độ bền và an toàn cao

Với lớp giáp băng thép kép, cáp CXV/DSTA-2×70
mm² đặc biệt phù hợp cho các khu vực có nguy cơ chịu tác động
cơ học cao hoặc khu vực có động vật gặm nhấm. 🛡️

So sánh cáp CXV/DSTA với các loại cáp khác
📊

Để giúp bạn có cái nhìn tổng quan hơn, dưới đây là bảng so sánh
giữa cáp CXV/DSTA-2×70 mm² và một số loại cáp
phổ biến khác:





















































































Tiêu chí	CXV/DSTA-2×70 mm²	Cu/XLPE/PVC	CV/DSTA
Vật liệu cách điện	XLPE (chất lượng cao)	XLPE	PVC
Lớp bảo vệ cơ học	Giáp băng thép kép	Không có	Giáp băng thép kép
Nhiệt độ làm việc tối đa	90°C	90°C	70°C
Khả năng chịu ngắn mạch	Rất tốt (250°C)	Tốt	Trung bình
Ứng dụng phổ biến	Hệ thống ngầm yêu cầu bảo vệ cao	Hệ thống ngầm thông thường	Hệ thống điện thông thường
Chi phí	Cao	Trung bình	Thấp

Các câu hỏi thường gặp về cáp CXV/DSTA-2×70 mm²
❓

1. Tại sao nên chọn cáp CXV/DSTA-2×70 mm² cho hệ thống điện ngầm?

Cáp CXV/DSTA-2×70 mm² có nhiều ưu
điểm vượt trội cho hệ thống điện ngầm:


• Có lớp giáp băng thép kép
  bảo vệ cơ học tuyệt vời



• Cách điện XLPE chịu nhiệt
  tốt (90°C)



• Khả năng chịu ngắn mạch
  cao (250°C trong 5 giây)



• Tuổi thọ cao và độ tin
  cậy vượt trội

2. Cáp CXV/DSTA-2×70 mm² phù hợp với môi trường
nào?

Loại cáp này đặc biệt phù hợp với:


• Lắp đặt ngầm dưới
  đất



• Khu vực có nguy cơ hư
  hỏng cơ học cao



• Môi trường có độ ẩm
  cao



• Khu vực có nhiều động vật
  gặm nhấm



• Nơi cần độ bền và an toàn
  cao

3. Độ sụt áp của cáp CXV/DSTA-2×70 mm² như thế
nào?

Với điện trở DC 0.268 Ω/km ở 20°C, cáp CXV/DSTA-2×70
mm² có độ sụt áp khá thấp, phù hợp cho các đường dây dài. Tuy
nhiên, khi thiết kế hệ thống, cần tính toán cụ thể dựa trên dòng điện tải và
chiều dài đường dây để đảm bảo độ sụt áp nằm trong giới hạn cho phép (thường
là dưới 5%). 📉

Hướng dẫn lắp đặt cáp CXV/DSTA-2×70 mm²
🛠️

Để đảm bảo hiệu suất tối ưu và tuổi thọ cao cho cáp
điện CXV/DSTA-2×70 mm², việc lắp đặt đúng cách là rất quan
trọng:


1. Chuẩn bị
   đường hào: Đào hào với độ sâu tối thiểu 0.7m và đảm bảo đáy
   hào phẳng, không có đá sắc nhọn.



2. Lót
   cát: Rải lớp cát mịn dày 10cm làm đệm cho
   cáp.



3. Kéo
   cáp: Sử dụng thiết bị kéo cáp chuyên dụng, tránh uốn cong cáp
   quá mức (bán kính uốn tối thiểu là 15 lần đường kính cáp).



4. Bảo vệ
   cáp: Phủ lớp cát bảo vệ dày 10cm trên cáp, sau đó đặt tấm bảo
   vệ hoặc gạch báo hiệu.



5. Lấp
   đất: Lấp đất và đầm chặt theo lớp để tránh lún sau
   này.

“Việc lắp đặt đúng kỹ thuật không chỉ đảm bảo an toàn mà còn
kéo dài tuổi thọ của cáp điện lên đến 30-40 năm trong điều kiện bình
thường.”

Giá cả và nơi mua sản phẩm 💰

Cáp điện CXV/DSTA-2×70 mm² Cadivi
được bán theo mét, giá khoảng 424.000 VNĐ/mét (đã bao gồm VAT), thường được
giảm giá từ giá thị trường cao hơn. Sản phẩm mới 100% và có hóa đơn VAT đầy
đủ.

Quý khách có thể mua sản phẩm chính hãng tại:

Kết luận 📝

Dây cáp điện CXV/DSTA-2×70 mm² – 0.6/1kV
Cadivi là sản phẩm cao cấp, được thiết kế đặc biệt cho các hệ
thống truyền tải điện ngầm yêu cầu độ an toàn và độ bền cao. Với cấu tạo đặc
biệt gồm ruột dẫn đồng tiết diện lớn, cách điện XLPE và lớp giáp bảo vệ kép,
sản phẩm này là lựa chọn lý tưởng cho các công trình trường học, tòa nhà,
chung cư và nhà máy.

Nếu bạn đang tìm kiếm giải pháp truyền tải điện an toàn, hiệu quả
và bền bỉ, cáp CXV/DSTA-2×70 mm² là lựa chọn
đáng cân nhắc. Hãy liên hệ với chúng tôi để được tư vấn chi tiết và báo giá
tốt nhất! ⚡
